| 美しく仕上げるための充実の機能 |
|
■ダイアルで簡単糸調子設定
・糸調子をあわせる |
「ロックミシンといえば、糸調子が難しい！？」
ダイアル操作で簡単に糸調子を変更できます！
標準は4番！ まず、4番に合わせて試し縫いをしてみてください♪
布地の種類や厚さ、また糸の種類や太さによって、縫い目が乱れる場合がありますが、
各糸調子ダイヤルの数字を変更させることで簡単に調整できます！
どの糸調子を合わせたらいいかなど、
取扱説明書やＤＶＤで説明があるので安心！
|
 |

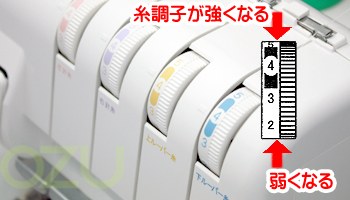

糸調子ダイアルの・・・
数字が大きくなるにしたがって糸調子は
【強くなる】
数字が小さくなるにしたがって糸調子は
【弱くなる】
|
下記機能・仕様紹介図 ⑩～⑬番
|
■ツレ、シワのない美しい仕上がり
・差動を調節する |
「ニット素材の縫い合わせをしたい！」
ルビーロック RL-750Dには作動送り機能を備えています。
この機能は、送り歯を針の位置の前・後で別々に動かせる機能です。
前の送り歯の運動量を変化させることで、
伸びやすい素材、縮みやすい素材を綺麗に縫う事が可能になります。
ニット縫いなどは、作動機能がかかせません！
|
【伸びやすい素材】
●縮み縫い
ニットなど伸びやすい素材やバイアスを美しく仕上げます。 |
【縮みやすい素材】
●伸ばし縫い
縫い縮みしやすい素材を伸ばしながらソーイング。 |

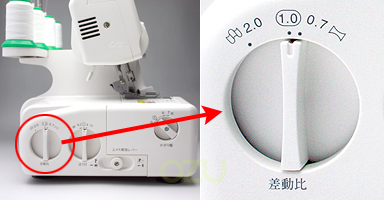

作動機能を使っていない場合
作動機能を使って仕上げた場合
|
伸びやすい素材には、縮み縫い
ダイアルを２．０へ回す
↓
布の浪打ちが防げます
縮みやすい素材には、伸ばし縫い
ダイアルを０．７へ回す
↓
布の縫いじわが防げます。 |
 |
下記機能・仕様紹介図 ⑳番のダイアルです。
|
■巻きロックへの切り替えはワンタッチ
・伸縮性のある布地、薄い布地のかがり縫いに |
「布のふちをガーゼハンカチの様に、
巻き込んだ縫い目にしたい！」
その縫い目は巻きロック！普通ロックからは切り替えつまみを操作するだけで
普通ロック、巻きロックへの切り替えも簡単！
伸縮性のある布地、薄い布地には幅の狭い細ロックと呼ばれる巻きロックが適しています。
また、ガーゼハンカチの周りなどにある飾り縫いは通常の巻きロックを使用します。
巻きロックは1本針、３本糸で縫います。巻きロックは、厚地には使用できません。
|
 |
 |
下記機能・仕様紹介図 ⑧番のレバーです。
送り目の粗さの変更は、通常のロックと同じ送り目ダイアル（⑲番）で変更します。
かがり幅の変更は、通常のロックと同じ送り目ダイアル（⑰番）で変更します。
※飾り縫い用の巻きロックについては、かがり幅・送り目の粗さの変更はできません。
|

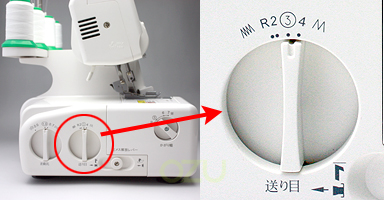

■送り目の長さもカンタン変更
・送り目を設定する |
送り目の変更も、ダイアルで簡単も設定！
厚い生地では粗めに、薄い布は細かめにすると一般的に綺麗に仕上がります。
|
 |
差動ダイアルの右隣が、
送り目設定ダイアルです。
時計回りに回すと送りの長さが
大きく（粗い目）なり、
反時計回りに回すと長さが
短く（細かな目）なります。
|
 |
下記機能・仕様紹介図 ⑲番のダイアルです。
|

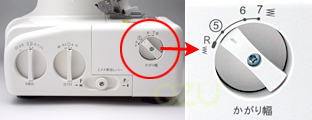

■かがり幅の変更もサクッとできちゃう！
・かがり幅を設定する |
かがり幅の変更も、ダイアルで簡単設定！
厚地では、広めの幅に設定し、薄地の時は狭くするのが一般的！
４本糸で縫うと、本縫いが1本入るので、厚地など丈夫に縫い合わせる事ができます。 |
 |
 |
下記機能・仕様紹介図 ⑰番のダイアルです。
|
【下ルーパーかけ】
|
|
【使わないメスはワンタッチでOK】 |
|
【フリーアーム】
|
 |
|
 |
|
 |
面倒な下ルーパー糸かけも簡単！
説明図とＤＶＤでわかりやすく
説明されているので安心！ |
|
布を切り落とさないときは、メスが作動しないように固定できます。
下記機能・仕様紹介図 ⑱番 |
|
テーブルをはずせば筒物縫いが楽にできるフリーアームに早がわり。
下記機能・仕様紹介図 ⑯番 を
外します。 |
|
|
|
|
|
【安全装置/セーフティーカバー】
|
|
【手元ライト】
|
|
|
 |
|
 |
|
|
フロントカバーが開いていると
安全装置が働き、自動的に
ストップする安全設計です。
下記機能・使用仕様図 ⑨番内側 |
|
針先をやさしく照らす照明つきです。
下記機能・仕様紹介図 ②番の
電源スイッチを入れると、
同時にスイッチが入ります。 |
|
|
| ■縫いテクニック |
巻きロック
 |
|
普通ロック（3本）
 |
|
普通ロック（4本）
 |
|

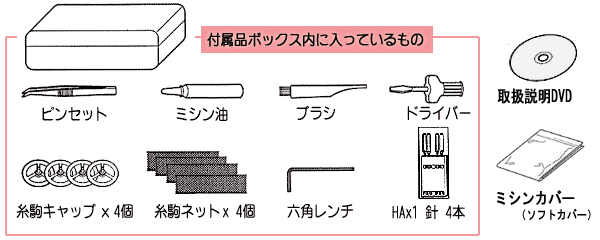

| ■標準付属品 |
|
薄地から厚地まで素材にやさしい縫い心地。
ＴＯＹＯ ルビーロック ＲＬ－７５０Ｄは、
便利に使いこなせるロックミシンです。 |
|
| ■Rubylock RL-750D仕様■ |
|
●縫い型 式： |
2本針 4本糸オーバーロック
1本糸 3本糸オーバーロック |
| ●かがり幅： |
2本針 4本糸ロック 5.0～7.0mm
1本針 3本糸ロック 3.0～7.0mm
巻きロック 1.5mm |
| ●縫い目（送り目)：1.0～4.0mm |
| ●差動比率：0.7～2.0（伸ばし・縮みの差動比率） |
| ●押え上り量：5.0～6.0mm |
| ●縫い速度：毎分1,200～1,300針 |
| ●使用針：オルガンHA×1（♯11,♯14） |
| ●使用糸本数：4本・3本 |
| ●照明ライト：100V 15W |
| ●ミシンの大きさ：奥行280mm 幅300mm 高さ280mm |
| ●ミシンの重さ：7.0kg |
| ●取扱い説明ＤＶＤ付き |
|

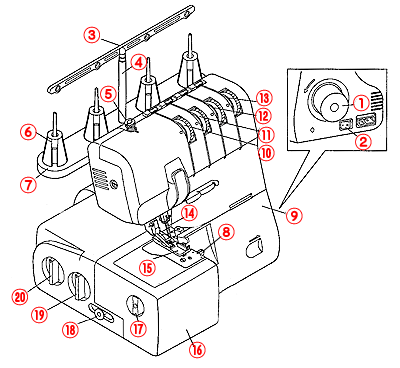

| ■ＴＯＹＯ Lubylock RL-750D 各部名称・機能仕様紹介■ |
 |
①プーリー（はずみ車）
②電源スイッチ（ライトスイッチ兼用）
③糸案内棒
④糸立て棒
⑤押え圧力調整ネジ
⑥糸ごまクッション
⑦糸立て台
⑧巻きロック切り替えレバー
⑨前カバー
⑩左針糸調子ダイアル
⑪右針糸調子ダイアル
⑫上ルーパー糸調子ダイアル
⑬下ルーパー糸調子ダイアル
⑭針（右/左）
⑮押え金
⑯補助テーブル
⑰かがり幅調節ダイアル
⑱上メス解放ボタン
⑲縫い目長さ調節ダイアル
⑳作動送り調節レバー |
※取扱い説明書に記載されている番号順とは内容が違っておりますのでお気を付け下さい。
|
